EDPF－NT分散控制系统是一个融计算机、网络、数据库和自动控制技术为 一体的工业自动化产品，实现自动控制与信息管理一体化设计。具有开放式结 构和良好的硬件兼容性和软件的可扩展性。可广泛应用于火电站、水电站、冶 金、化工、造纸、水泥和污水处理等行业的过程自动化控制和信息监视与管理。

EDPF-NT 分散控制系统适用于各类大型、复杂的工业过程控制应用，也可构 成简单系统，满足小规模、低成本应用的要求。EDPF-NT 是面向整个生产过程的先进过程控制系统。

一、系统主要特点：

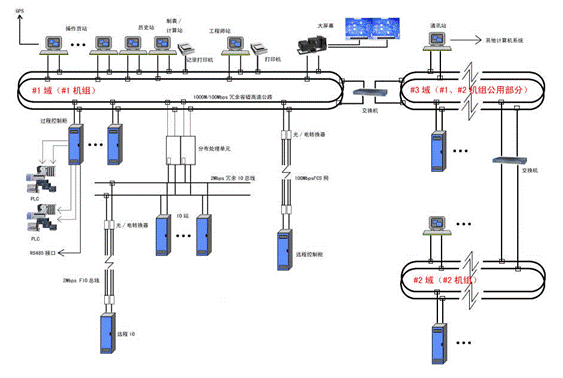

1、数据高速公路采用高速工业以太网协议，多点交叉冗余容错环网或网状网 络结构，无需网络服务器。任何故障都将被限制在有限范围内，决不会导致系 统崩溃，真正实现了功能分散、危险分散。

2、支持面向厂区级应用的基于分布式计算环境的多域网络结构。采用“域”管理 技术，成功解决多套控制系统管理互连及集中监控要求，真正满足各行各业的 过程控制需求。

3、网络、过程控制站控制器、电源、I/O、MMI站等系统重要部分均可冗余配 置。互为热备的主备控制器切换时间小于10ms。自愈冗余多点相交网络拓扑结 构提高了系统的实时性、可靠性和容错能力。

4、以站为基本单位的大容量分布式实时数据库引擎核心，提高了系统动态安 全性，并突破了实时性能瓶颈。

以 Windows2000/XP 视窗操作系统为平台开发的人机界面，运用 OLE 技术、Active X 技术以及多线程处理机制等使人机界面更加丰富多彩、操作流畅。

5、便捷的全图形化 SAMA 图控制组态功能，支持自定义算法。易学易用。

6、采用算法库动态加载技术，算法库与 DPU 程序的主体分开。可以各自独立 升级，在线增加或替换算法。不但方便了系统的升级和维护，还为用户提供了 灵活的定制功能。便于针对不同控制对象、不同过程控制领域开发专用算法库。

7、通过提供 EDPF-NT 增值开发包，支持用户自行编制高级控制算法。

8、高性能历史数据记录站性能优越，工作稳定。在收集 2 万点的历史数据时， 仍然能够快速响应多用户的并发查询。通过“卷”管理功能，借助外部存储介 质，可以轻松地保存几年的生产数据。

9、具有完整的分层自诊断功能，可诊断网络、站、I/O 模件直至 I/O 通道。

10、独有的体积小巧模块式 DPU 控制器，运行更加可靠，维护更加简便。

11、先进的过程控制站时钟同步技术，使得控制站之间的时间同步达到微秒级，保证跨站 SOE 精度小于 1ms。

12、I/O 模件都是高度智能化的。每块 I/O 模件都设计有 CPU 处理器、通信协 处理器和网络总线接口。依托智能化 I/O 模件设计生产了大量具有先进控制功 能和针对工业各类工作环境的驱动级输出模件。

13、 强化的结构设计，所有 I/O 模件采用金属外壳全封闭结构，防尘、防静电、 抗电磁干扰。

14、I/O 模件电路板上涂敷军用三防漆，防潮、防酸雾、防盐雾腐蚀能力 超强。

15、所有 I/O 通道采用光电隔离技术实现与外部的电气隔离和路与路的电气隔 离。

16、I/O 通道设计强电串入保护电路。当误接入强电信号时，通道自动被阻断保 护，强电信号撤除后通道恢复正常。

17、虚拟控制器的运用，可以对控制策略进行全面仿真测试，并且支持进一步 应用功能扩展。

18、良好的开放性能。系统提供过程级现场总线接口和多功能接口工作站，支 持各种网络通信协议和多种现场总线标准，方便地与第三方控制系统设备连接。

二、系统硬件：

1、 工业计算机

EDPF-NT用精心选择的高档工业计算机作为控制器和其他工作站的主机，确保系统的性能和可靠性不断得到提高。目前，系统采用PCI总线的Pentium4级工业计算机。

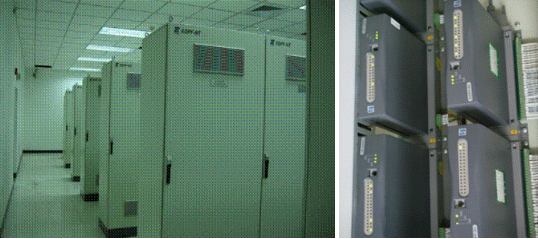

2、 控制柜

EDPF-NT采用满足IP52/56标准的机柜。机柜配有220VAC冗余电源装置为柜内设备供电，还有为柜内I/O模件提供电源的直流24/48V冗余电源。机柜内配有冗余的控制器，机柜用隔板分成前后两个部分，前后可独立对称布置I/O模件，每一面可布置2列I/O模件，I/O模件安装在预制的总线槽上，信号端子也已经预制在总线槽的一侧，机柜柜门上装有风扇用于柜内的散热。

3、专用直流电源

专用直流电源用于为 EDPF-NT 分散控制系统过程控制站控制器、智能 I/O模件、现场变送器和开关量查询提供冗余直流供电。该电源接受两路独立的220VAC 电源输入，提供两路独立的 24VDC/48VDC 电源，具有电源故障指示和 电源短路保护功能。其中 48VDC 电源专门用于开关量状态查询。

4、过程控制站控制器

采用当今世界上最先进的低功耗器件和制造工艺，全密封结构。是世界上 最小的、全密封的、适应各种恶劣环境的控制器之一。

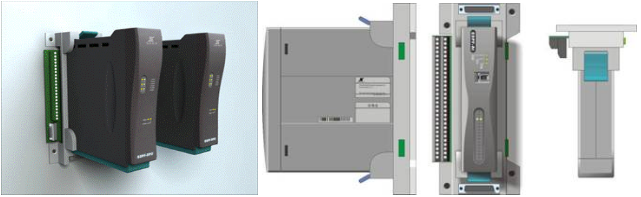

5、智能 I/O 模件

全分散智能 I/O 模件采用高防护等级设计，金属外壳全密封结构、防尘、 防潮、防静电、抗电磁干扰。多重电气防护技术的采用。

率先采用端子/模块一体化技术，便于系统安装检修和维护

三、系统软件：

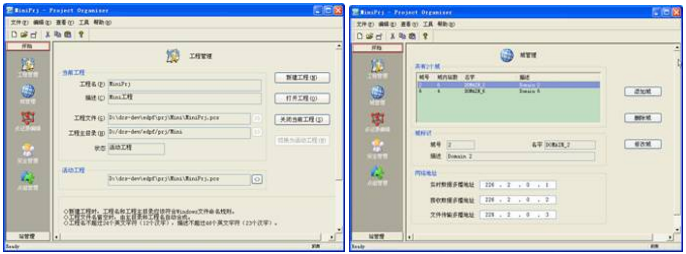

1、集成开发风格的工程管理器 PO

2、图形化的控制组态工具

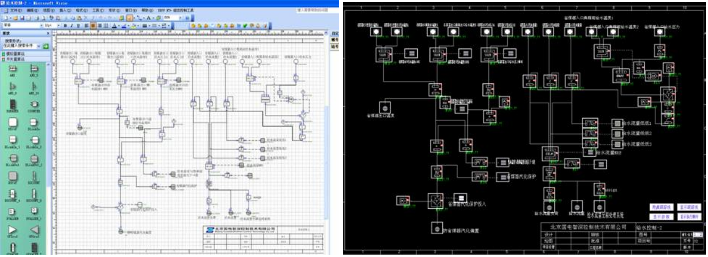

EDPF-NT 分散控制系统的控制组态简单、快捷。基于 Microsoft Visio 的控 制组态平台，支持 SAMA 图、逻辑图等全图形化控制组态语言。方便实现自定 义算法 。

3、增强的虚拟控制器功能

运行于 W indo w s 平 台 的虚拟 D P U 程序， 方 便系统的仿真调试，支持进一 步的功能扩展。
